Verwenden Sie eine der folgenden Methoden, um das Dialogfeld zum Ändern des Anschlusses zu öffnen:
Der Inhalt des Abschnitts Einstellungen in diesem Fenster hängt von dem Anschluss ab, an den Sie das Ausgabegerät angeschlossen haben. Die Reihenfolge, in der die Anschlüsse für jedes Gerät aufgeführt werden, richtet sich danach, wie häufig sie verwendet werden. Außerdem werden nur die Anschlüsse aufgeführt, die für das jeweilige Ausgabegerät zur Verfügung stehen. Der Standardanschluss für das Gerät wird automatisch ausgewählt, aber unter Umständen müssen Sie einige der Anschlusseinstellungen eingeben oder bearbeiten.
Anschluss |
Geben Sie hier an, an welchen Anschluss Sie das Ausgabegerät angeschlossen haben. Die Auswahlmöglichkeiten beschränken sich auf die Anschlüsse, die auf dem Computer tatsächlich verfügbar und für das Ausgabegerät verwendbar sind. |
|||
|
LPT |
Drucker werden in der Regel an den parallelen Anschluss eines Computers angeschlossen. Die folgenden Einstellungen stehen zur Verfügung: |
||
|
|
Übertragungspuffer |
Die Größe des Übertragungspuffers in Bytes. |
|
|
|
Anschlussstatus vor dem Senden prüfen |
Falls diese Option aktiviert ist, sendet die Software vor Beginn des Druckvorgangs ein Datenpaket zum Drucker, um zu überprüfen, ob der Drucker angeschlossen ist. |
|
|
|
Standard LPT-Treiber verwenden |
Sofern möglich, verwendet die Software einen speziellen LPT-Treiber, um die Leistung des LPT-Anschlusses zu erhöhen. Falls diese Option aktiviert ist, verwendet die Software den regulären LPT-Treiber von Windows. Die Leistung wird dadurch etwas beeinträchtigt, aber die Zuverlässigkeit wird verbessert. Die folgenden Einstellungen sind bei Verwendung des speziellen Treibers aktiviert: |
|
|
|
|
Modus |
Sie erzielen die schnellstmögliche Übertragungsgeschwindigkeit mit dem Modus ECP (Enhanced Capabilities Mode). Der Modus EPP (Enhanced Parallel Port) ist etwas langsamer, bietet aber eventuell mehr Kompatibilität. |
|
|
|
ECP verwendet DMA |
Wenn DMA mit ECP verwendet wird, kann die maximale Bitrate von 2 MBit/s auf 4 MBit/s erhöht werden. |
|
|
|
Hinweis wenn das Gerät in |
Falls diese Option aktiviert ist, gibt die Software die zusätzlichen Systemressourcen frei, die vom speziellen Treiber verwendet werden, solange der Drucker belegt ist. Dadurch kann eventuell die Gesamtleistung verbessert werden. |
|
TCP/ |
Wählen Sie diesen Anschluss, wenn das Ausgabegerät eine Netzwerkverbindung unterstützt. |
||
|
|
TCP/IP-Adresse |
Die TCP/IP-Adresse des Ausgabegeräts (erforderlich). |
|
|
|
Anschlussnummer |
Die Anschlussnummer, die für den Druck auf dem Ausgabegerät verwendet wird. Wählen Sie eine Nummer aus der Liste aus, oder geben Sie Ihre eigene Nummer ein. |
|
|
USB/ |
Für verschiedene Ausgabegeräte stehen USB/FireWire-Treiber zur Verfügung. Achten Sie bitte bei Verwendung dieser Anschlüsse darauf, dass die richtigen Treiber installiert sind. |
||
|
LPR |
Bestimmte Netzwerkgeräte können nur mit dem LPR-Protokoll angesprochen werden, weil sie das TCP/IP-Verfahren nicht unterstützen. |
||
|
|
Hostname oder IP-Adresse |
Der Hostname oder die IP-Adresse für das Ausgabegerät (erforderlich). |
|
|
|
Drucker/ |
Je nach Ausgabegerät handelt es sich hierbei entweder um den Druckernamen (z.B. PR1) oder den Pfad zu einer UNIX-Druck-Warteschlange. Häufig verwendete Druckernamen finden Sie im Eintrag zu FTP unten. |
|
|
FTP |
Ausgabegeräte, die direkt an ein Netzwerk angeschlossen werden, unterstützen eventuell das FTP-Protokoll. In diesem Fall kann die geRIPpte Ausgabedatei über FTP an das Ausgabegerät gesendet werden. |
||
|
|
Hostname oder IP-Adresse |
Der Hostname oder die IP-Adresse für das Ausgabegerät (erforderlich). |
|
|
|
Drucker/ |
Je nach Ausgabegerät handelt es sich hierbei entweder um den Druckernamen (z.B. pr1) oder den Pfad zu einer UNIX-Druck-Warteschlange. Folgende Druckernamen werden häufig verwendet: |
|
|
|
|
Axis |
Axis |
|
|
|
Canon 6200 und 7200 |
Canon 6200 und 7200 |
|
|
|
Canon 8200 |
Canon 8200 |
|
|
|
Hawking |
Hawking |
|
|
|
HP JetDirect EX |
HP JetDirect EX |
|
|
|
HP JetDirect EX Plus 3 |
HP JetDirect EX Plus 3 |
|
|
|
HP JetDirect 600N |
HP JetDirect 600N |
|
|
|
Intel Netport Express 10/100 |
Intel Netport Express 10/100 |
|
|
|
Intel Netport Express Pro |
Intel Netport Express Pro |
|
|
|
Linksys |
Linksys |
|

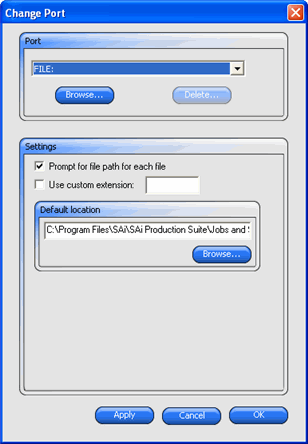

DATEI |
Über diesen „Anschluss" können die Ausgabedaten als Datei gespeichert werden. Es stehen folgende Einstellungen zur Verfügung: |
||
|
|
Eingabe des |
Falls diese Option aktiviert ist, werden Sie zur Eingabe eines Dateinamens für die Ausgabedatei aufgefordert, wenn jeder Auftrag in eine Datei gespeichert wird. |
|
|
|
Anwendererweiterung verwenden |
Falls diese Option aktiviert ist, müssen Sie die gewünschte Dateierweiterung für die Ausgabedatei in das entsprechende Feld eingeben. |
|
|
|
Standardspeicherort |
Der Standardordner, in dem die Ausgabedateien abgelegt werden. Klicken Sie auf Durchsuchen, um einen Ordner auszuwählen. |
|
|
SCSI |
Wählen Sie diesen Anschluss, wenn das Ausgabegerät auch über SCSI mit dem Computer verbunden werden kann. Weitere Informationen finden Sie unter „SCSI-Einstellungen konfigurieren" unten. |
||
|
Ordner |
Die Ausgabe der Datei erfolgt in dem angegebenen Ordner unter einem Namen, der sich nach dem verwendeten Ausgabegerät richtet. |
||
|
COM |
Serieller Kommunikationsanschluss. Dieser Anschluss wird nur von Schneideplottern unterstützt. Neben den regulären Steuereinstellungen für serielle Anschlüsse (Bits pro Sekunde, Datenbits, Parität, Stoppbits und Hardware/Software-Flusssteuerung) stehen Kontrollkästchen zur Verfügung, über die die folgenden Drähte aktiviert/deaktiviert werden können: |
||
|
|
DTR |
Data Terminal Ready (Datenendgerät bereit) |
|
|
|
DSR |
Data Set Ready (Betriebsbereitschaft) |
|
|
|
RTS |
Request To Send (Sendeanforderung) |
|
|
|
CTS |
Clear To Send (Sendebereitschaft) |
|
|
|
DCD |
Data Carrier Detect (Datenträgersignalerkennung) |
|
