Einstellen von Schneidekontur-Optionen

Wenn im RIP und Druck-Dialogfeld ein Druckauftrag geöffnet wird, der eine oder mehrere Schneidekonturen enthält, können Sie die Schneideoptionen für die Schneidekonturen im Dialogfeld Schneidekontur-Optionen einstellen.

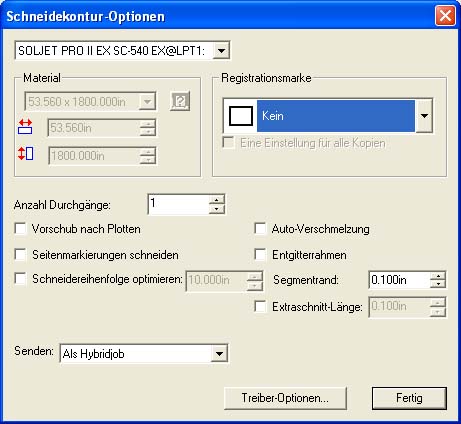

Klicken Sie auf die Schaltfläche Schneidekontur im Erweitert-Register des RIP und Druck-Dialogfelds, um auf das Dialogfeld Schneidekontur-Optionen zuzugreifen.

Wenn der Folienplotter noch nicht eingerichtet wurde, werden Sie aufgefordert, eine Einstellung hinzuzufügen. Erst dann können Sie auf das Dialogfeld Schneidekontur-Optionen zugreifen.

Es stehen folgende Optionen zur Verfügung:


	Der Schneideplotter, der zum Ausschneiden der Schneidekontur verwendet wird.
	Materialgröße
	Materialbreite
	Materialhöhe
	Seitengröße: Über diesen Befehl kann das Programm die Abmessungen des eingelegten Materials vom Schneideplotter abrufen. Diese Funktion ist nur für Geräte verfügbar, die für die Kommunikation in beiden Richtungen geeignet sind (z.B. serielle oder USB-Geräte).
Registrationsmarke	Wählen Sie hier den Registrationsmarkentyp, mit dem der Schneideplotter an der richtigen Stelle angeordnet werden kann. Bestimmte Schneidegeräte sind mit Sensoren ausgedie diese Marken automatisch erkennen. Die Farbe der Marken wird durch die Einstellung für die Farbe der Druckmarken im Erweitert-Register des RIP und Druck-Dialogfelds festgelegt. Bei automatisch ausgerichteten Schneideplottern erzielen Sie die besten Ergebnisse, wenn Sie die Registrationsmarke für den jeweiligen Hersteller und das jeweilige Gerät verwenden.
			4 Punkte horizontal	Platziert Registrationsmarken an den oberen und unteren Kanten des Auftrags.
			Vertikal	Die Registrationsmarken werden rechts neben das Bild gedruckt. Der Pfeil der Registrationsverweist auf die Richtung des Materialtransports beim Schneiden.
			Horizontal	Die Registrationsmarken werden unter das Bild gedruckt. Der Pfeil der Registrationsverweist auf die Richtung des Materialtransports beim Schneiden.
Eine Einstellung für alle Kopien	Wenn diese Option aktiviert ist, wird nur ein Satz Registrationsmarken für den gesamten Auftrag gedruckt.
Vorschub nach Plotten	Aktivieren Sie diese Option, damit das Messer nach der Ausgabe angehoben und das Material vorangeschoben wird. Anschließend wird außerdem ein neuer Nullpunkt eingestellt.
Seitenmarkierungen schneiden	Schneidet den Rand der Seite aus, wenn ein Objekt in mehrere Segmente unterteilt wurde.
Schneidereihenoptimieren	Wenn diese Option nicht aktiviert ist, werden die Objekte in der Reihenfolge gezeichin der sie angelegt wurden. Bei aktivierter Option werden die Objekte zuerst in der Länge verarbeitet. Danach ist dann der nächste Teil an der Reihe.
Auto-Verschmelzung	Hiermit werden Überlappungen zwischen Objekten derselben Farbe entfernt.
Entgitterrahmen	Sorgt dafür, dass um alle Objekte der gewählten Farbe ein Rahmen ausgeschnitten wird.
Segmentrand	Die Größe des Randes. Der Rand ist der Teil des Gesamtsegments, der über die äußeren Grenzen des Auftrags hinausreicht.
Senden	Geben Sie hier an, wie die Daten zum Ausgabegerät übertragen werden sollen.
	Als Hybrid	Die Druck- und Schneidedaten werden gemeinsam gesendet. Wählen Sie diese Einstellung für Hybrid-Geräte, die sowohl drucken als auch schneiden.
	Als getrennte Jobs	Die Druck- und Schneidedaten werden separat gesendet. Wählen Sie diese Einstellung, wenn Sie zum Drucken und Schneiden unterschiedliche Geräte verwenden. Diese Art der Ausgabe wird als virtuelle Hybrid-Ausgabe bezeichnet.
	Nur Druck	Es werden nur die Druckdaten gesendet.
	Nur Schneide	Es werden nur die Schneidedaten gesendet.
Treiber-Optionen	Klicken Sie hier, um die Treiber-Optionen für Schneideplotter zu bearbeiten.

Klicken Sie anschließend auf Fertig, um zum Erweitert-Register des RIP und Druck-Dialogfelds zurückzukehren.
